Ny reglerventil av gjutstål för industrin

2016-11-22

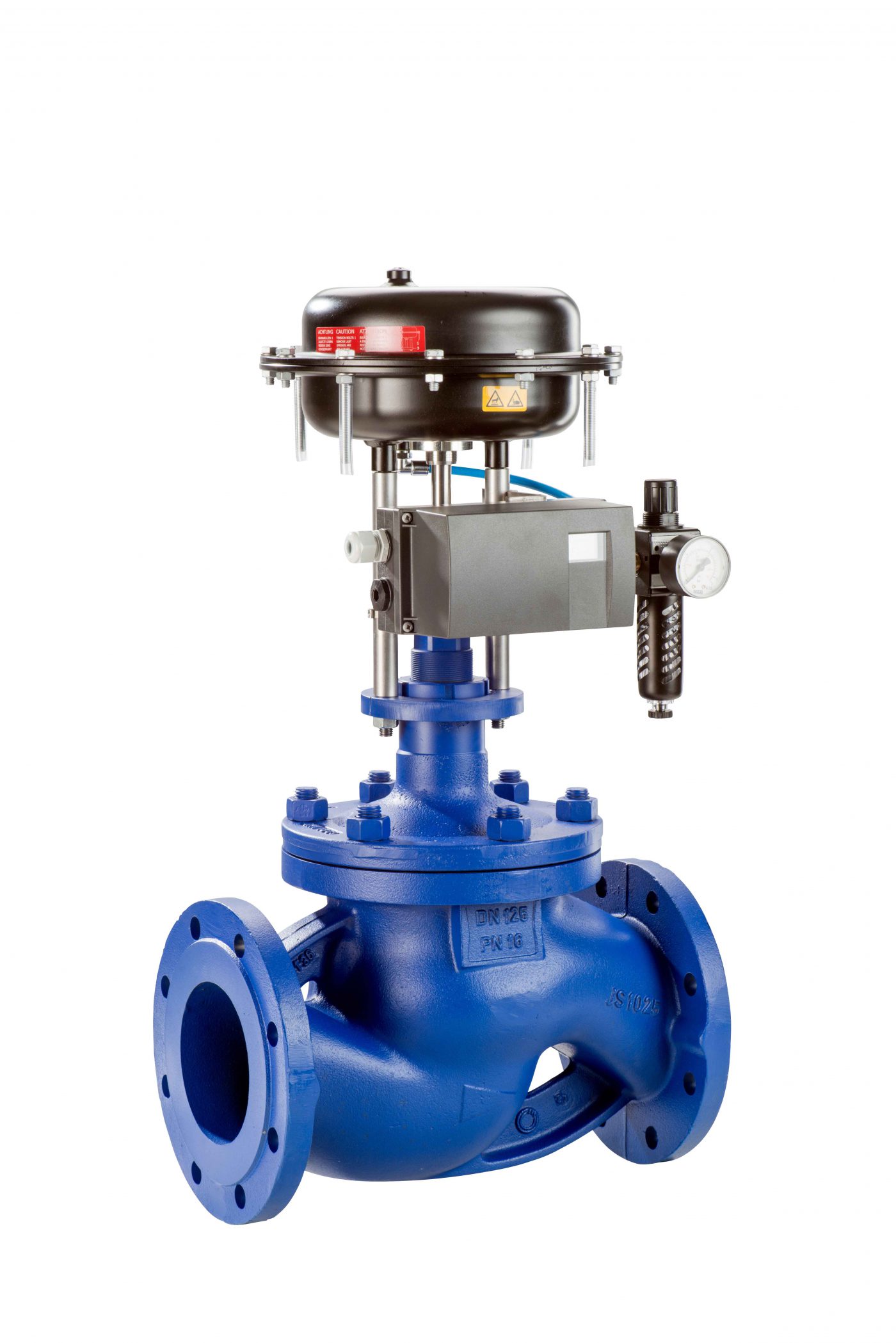

KSB har utökat sitt reglerventilssortiment genom att lansera en ny variant i gjutstål – BOA-CVE/CVP H. De nya ventilerna ska främst användas inom industri-, process- och anläggningstekniska tillämpningar, dvs. applikationer som kräver reglering av olika medier som t.ex. hetvatten och ånga.

Den nya typserien är tillgänglig i gjutstål (GP 240 GH), från DN 15 till DN 200 och för nominell tryckklass PN 40. Högsta tillåtna temperatur är 450 °C.

Ventilerna kan enkelt demonteras utan specialverktyg genom att helt enkelt skruva av ventilbröstet, vilket gör den mycket servicevänlig. Detta gör det möjligt att byta ut hela ventilinnerdelarna och anpassa ventilen till olika regleringskrav. BOA-CVE/CVP H finns i många olika sätes- och kägelkombinationer för alla ventilstorlekar. Ventilen kan fås med likprocentig eller linjär ventilkaraktäristik.

Ventilsätet är utformat så att det kan användas på båda sidorna. Detta innebär att om sätet skadas kan det enkelt vändas på, vilket ger lägre reservdelskostnad. Ventilerna kan väljas med parabolisk ventilkägla, hålkäglor och hålburar för att kunna hantera problem med kavitation och ljud. Vid höga krav på täthet finns BOA-CVE/CVP H med mjuktätande ventilinnerdelar.

Tätningen mot atmosfären säkerställs genom en underhållsfri fjäderbelastad PTFE V-packning. Vid temperaturer över 250 °C finns spindeltätning i grafit. Balanserade pluggar finns på begäran för ventiler större än DN 50 vilket möjliggör användning av små, billigare ställdon.

Operatören kan välja mellan elektriskt- och pneumatiskt manöverdon. De elektriska ställdonen har ingångs- och utgångssignaler från 0/2 till 10 V eller 0/4 till 20 mA. Dessutom finns 3-punkts (öppen/stopp/stängd) manöverkraft tillgängligt för enkla reglerapplikationer. De elektriska ställdonen är tillgängliga i fem storlekar och varianterna 24 V, 230 V och 400 V har maximala manöverkrafter på 25 000 Newton. De pneumatiska membranställdonen finns i tre storlekar med en maximal manöverkraft på 55 000 Newton.
